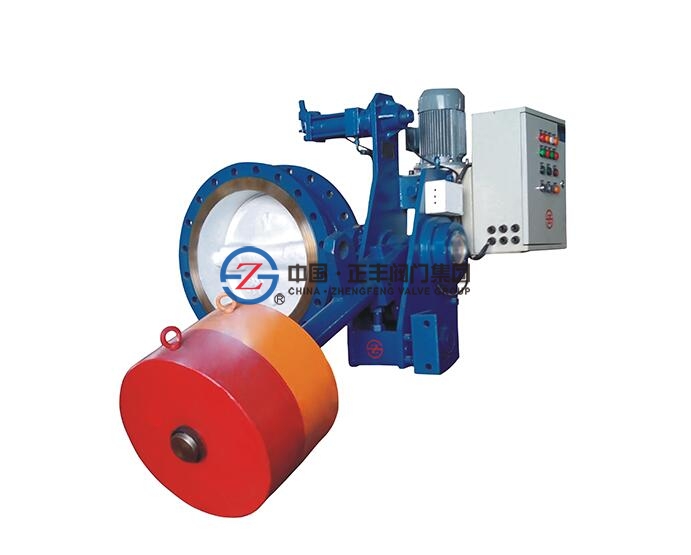

重錘型液控蝶閥是目前用于水泵站管線系統水泵出口處新型的先進的控制設備，是一種用作連通和截?cái)嗨鳎乐雇１脮r(shí)水泵反轉、系統嗜睡和管線壓力升高，減免水錘現象發生的理想的管路控制設備。主要安裝于水電站水輪機進口，也可安裝于水力、電力、給排水等各類泵站的水泵出口，具有一閥代兩閥的功能。此閥體積小、重量輕、流阻小、耗能低，故此閥可廣泛適用于市政、水廠、電廠、冶金、排灌、石化等大型工程。

特點：

• 1、該閥關閉動力采用重錘自由下落，然后利用液壓缸快慢調節閥使閥閉阻尼分快慢兩斷，調節范圍較大，適應性強。開啟動力采用液壓。控制系統，然后利用彈簧蓄能器自動保壓，不掉錘。
• 2、蝶閥蝶板采用偏心設計，易啟閉結構，其軸承采用自潤滑軸承，表面充有固體潤滑脂，減小啟閉阻力。并具有防泥沙，勿需注油等優點。
• 3、電動部分功能優異，采用集成電路模擬控制，除具有行程限位信號控制外，還具有良好的防水、防碰等優點。
• 4、液控部分功能齊全，無需另外配置獨立單機就地調試，具配有手動功能，無動力源時，也可實現手動開、關閥。

工作原理：

開閥采用液壓驅動，泵閥聯動，可閉閘啟動，在關閥過程中，先快關，截?cái)啻蟛糠炙髌鸬街够亻y的功能，然后慢關到全關，起到消除水錘的危害，緩沖和截止的作用。從而避免管網中大量水體倒流和水泵高速反轉等事故的發生，確保水泵機組、管網及泵站的安全。其在管道上泵的出口端主要起閉路、止回緩開、緩閉、閉閘啟動、調節流量等作用，其過程如下：

• 1、閥門開啟：?jiǎn)?dòng)電機、帶動油泵運轉、液壓油經過濾網，油泵、單向閥、電磁閥到主油缸、推動活塞桿、帶動與之相連的搖臂，此時閥軸及蝶板轉動實現閥門開啟。
• 2、閥門關閉：切斷電磁閥電源(或事故停電)則電磁閥打開，液壓油經高壓球閥，電磁球閥到油缸頭部由動力源重錘自由下落推動活塞桿做反向運動，帶動搖臂及閥桿實現關閉。
• 3、調節開關閥門：在0-90°范圍內，即蝶板可以停靠在任何位置，起到調節水流大小之目的。
